循环序列模型

1 循环神经网络

自然语言和音频都是前后相互关联的数据，对于这些序列数据需要使用**循环神经网络（Recurrent Neural Network，RNN）**来进行处理。
使用 RNN 实现的应用包括下图中所示：

Examples-of-Sequence-Model

2 数学符号

对于一个序列数据 $x$，用符号 $x^{⟨t⟩}$来表示这个数据中的第 $t$个元素，用 $y^{⟨t⟩}$来表示第 $t$个标签，用 $T_x$ 和 $T_y$来表示输入和输出的长度。对于一段音频，元素可能是其中的几帧；对于一句话，元素可能是一到多个单词。
第 $i$ 个序列数据的第 $t$ 个元素用符号 $x^{(i)⟨t⟩}$，第 $t$ 个标签即为 $y^{(i)⟨t⟩}$。对应即有 $T^{(i)}_x$ 和 $T^{(i)}_y$。

one-hot

想要表示一个词语，需要先建立一个词汇表（Vocabulary），或者叫字典（Dictionary）。将需要表示的所有词语变为一个列向量，可以根据字母顺序排列，然后根据单词在向量中的位置，用 one-hot 向量（one-hot vector） 来表示该单词的标签：将每个单词编码成一个 $R^{|V| \times 1}$向量，其中 $|V|$是词汇表中单词的数量。一个单词在词汇表中的索引在该向量对应的元素为 1，其余元素均为 0。
例如，’zebra’排在词汇表的最后一位，因此它的词向量表示为：

$$w^{zebra} = \left [ 0, 0, 0, …, 1\right ]^T$$

补充： one-hot 向量是最简单的词向量。它的缺点是，由于每个单词被表示为完全独立的个体，因此单词间的相似度无法体现。例如单词 hotel 和 motel 意思相近，而与 cat 不相似，但是

$$(w^{hotel})^Tw^{motel} = (w^{hotel})^Tw^{cat} = 0$$

3 循环神经网络模型

对于序列数据，使用标准神经网络存在以下问题：
- 对于不同的示例，输入和输出可能有不同的长度，因此输入层和输出层的神经元数量无法固定。
- 从输入文本的不同位置学到的同一特征无法共享。
- 模型中的参数太多，计算量太大。

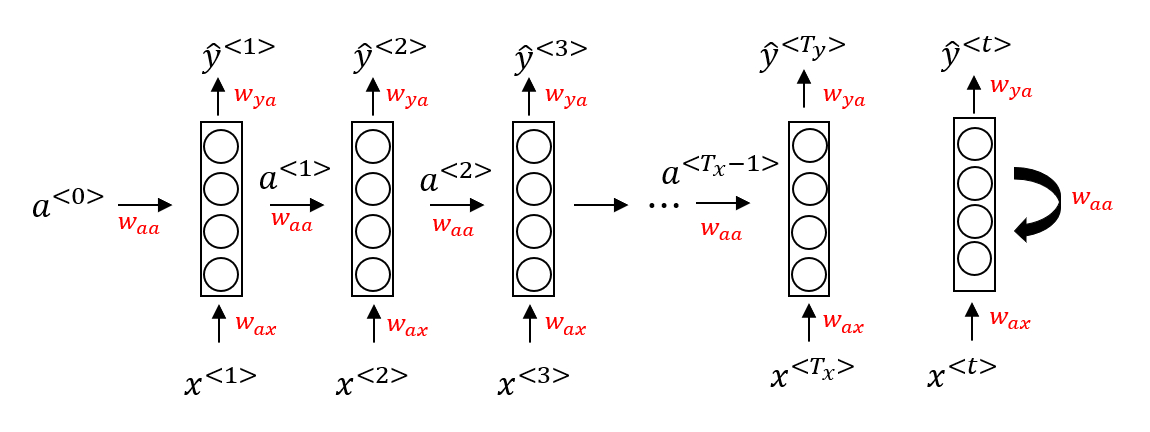

为了解决这些问题，引入循环神经网络（Recurrent Neural Network，RNN）。一种循环神经网络的结构如下图所示：

Recurrent-Neural-Network

当元素 $x^{⟨t⟩}$ 输入对应时间步（Time Step）的隐藏层的同时，该隐藏层也会接收来自上一时间步的隐藏层的激活值 $a^{⟨t-1⟩}$，其中 $a^{⟨0⟩}$ 一般直接初始化为零向量。一个时间步输出一个对应的预测结果 $\hat y^{⟨t⟩}$。
循环神经网络从左向右扫描数据，同时每个时间步的参数也是共享的，输入、激活、输出的参数对应为 $W_{ax}$、$W_{aa}$、$W_{ya}$。

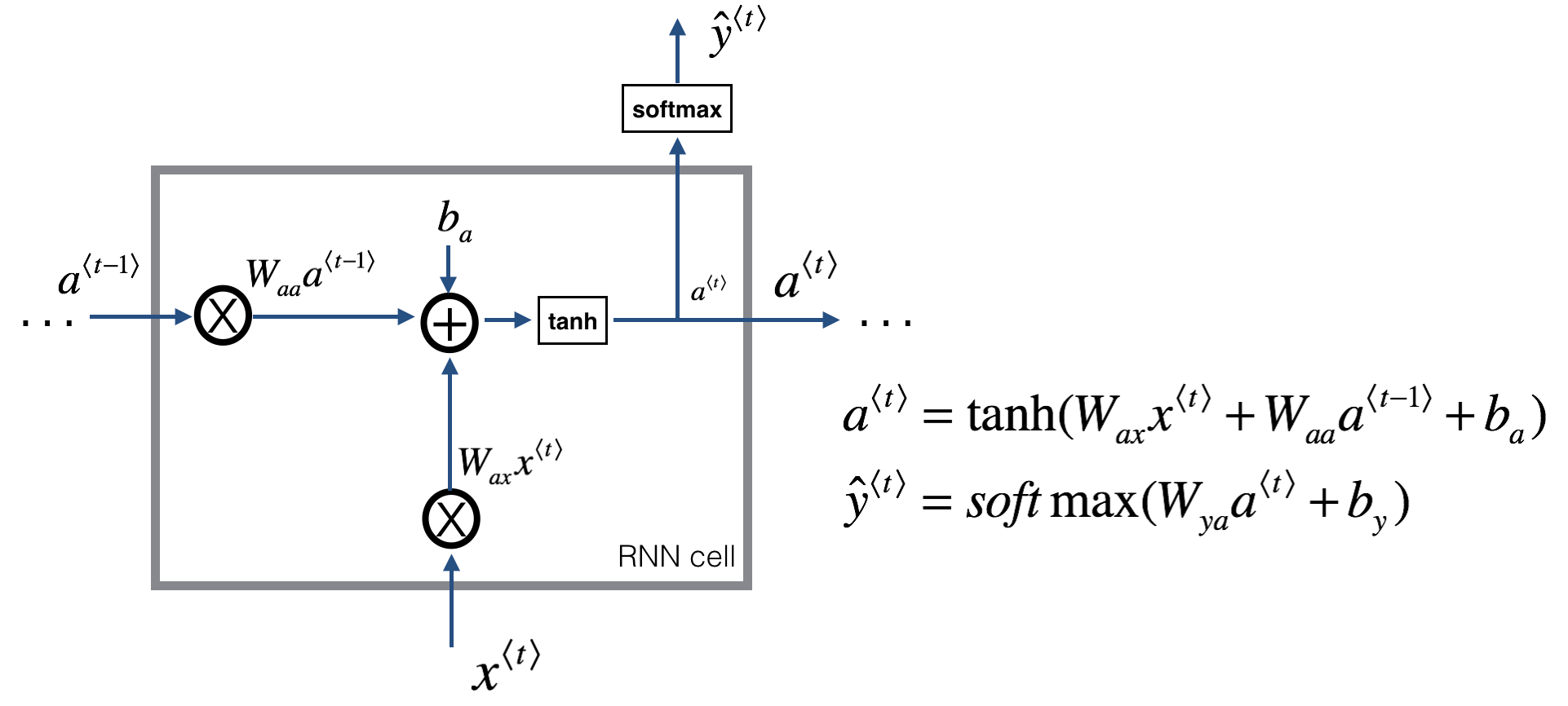

下图是一个 RNN 神经元的结构：

RNN-cell

前向传播过程的公式如下：

$$a^{⟨0⟩} = \vec{0}$$

$$a^{⟨t⟩} = g_1(W_{aa}a^{⟨t-1⟩} + W_{ax}x^{⟨t⟩} + b_a)$$

$$\hat y^{⟨t⟩} = g_2(W_{ya}a^{⟨t⟩} + b_y)$$

激活函数 $g_1$通常选择 tanh，有时也用 ReLU；$g_2$可选 sigmoid 或 softmax，取决于需要的输出类型。
为了进一步简化公式以方便运算，可以将 $W_{aa}$、$W_{ax}$ 水平并列 为一个矩阵 $W_a$，同时 $a^{⟨t-1⟩}$和 $ x^{⟨t⟩}$ 堆叠成一个矩阵。则有：

$$W_a = [W_{aa}, W_{ax}]$$

$$a^{⟨t⟩} = g_1(W_a[a^{⟨t-1⟩}; x^{⟨t⟩}] + b_a)$$

$$\hat y^{⟨t⟩} = g_2(W_{ya}a^{⟨t⟩} + b_y)$$

4 反向传播

为了计算反向传播过程，需要先定义一个损失函数。单个位置上（或者说单个时间步上）某个单词的预测值的损失函数采用 交叉熵损失函数 ，如下所示：

$$L^{⟨t⟩}(\hat y^{⟨t⟩}, y^{⟨t⟩}) = -y^{⟨t⟩}log\hat y^{⟨t⟩} - (1 - y^{⟨t⟩})log(1-\hat y^{⟨t⟩})$$

将单个位置上的损失函数相加，得到整个序列的成本函数如下：

$$J = L(\hat y, y) = \sum^{T_x}_{t=1} L^{⟨t⟩}(\hat y^{⟨t⟩}, y^{⟨t⟩})$$

循环神经网络的反向传播被称为通过时间反向传播（Backpropagation through time），因为从右向左计算的过程就像是时间倒流。

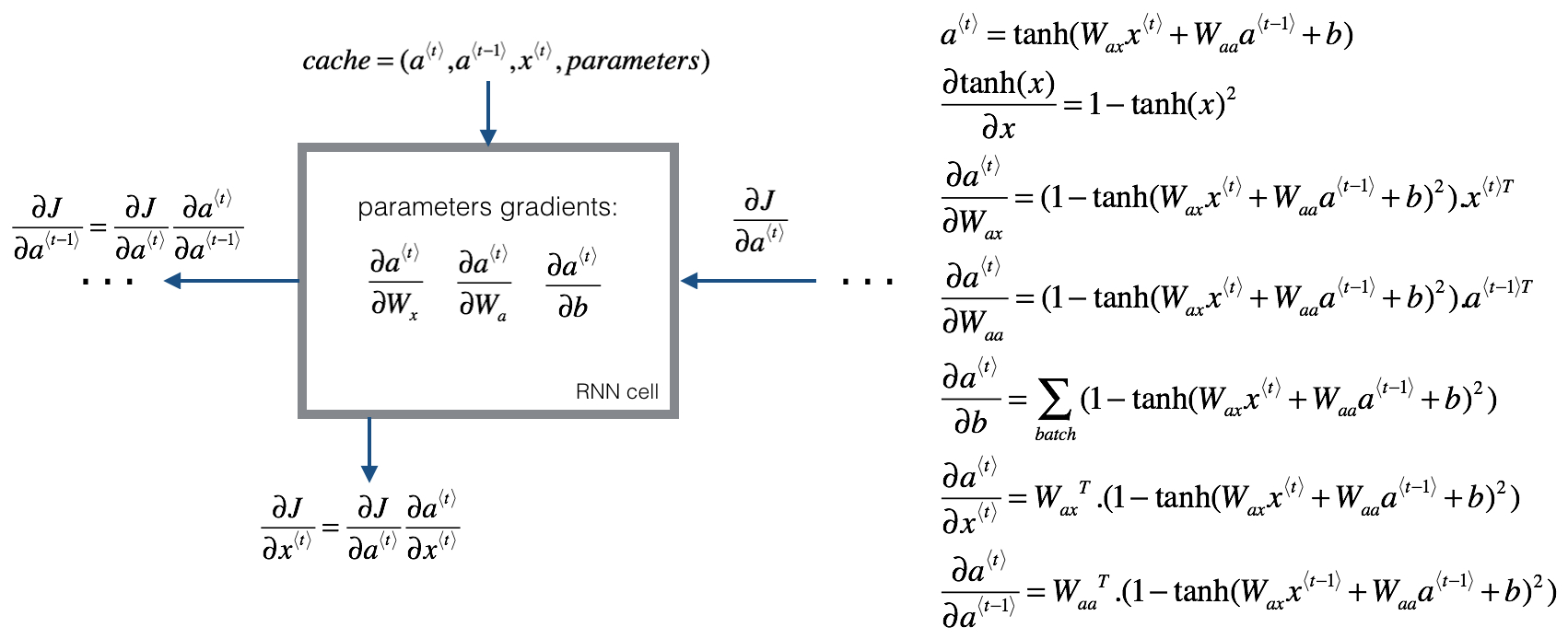

更详细的计算公式如下：

formula-of-RNN

5 循环神经网络的不同结构

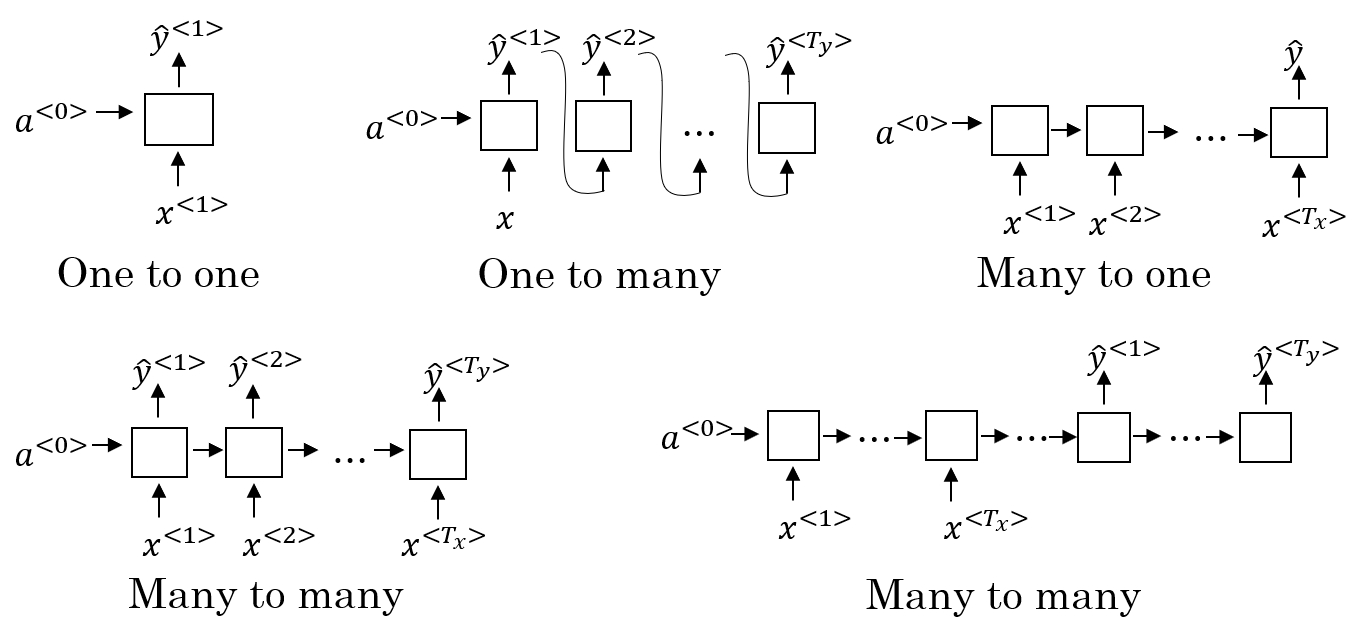

某些情况下，输入长度和输出长度不一致。根据所需的输入及输出长度，循环神经网络可分为“一对一”、“多对一”、“多对多”等结构：

Examples-of-RNN-architectures

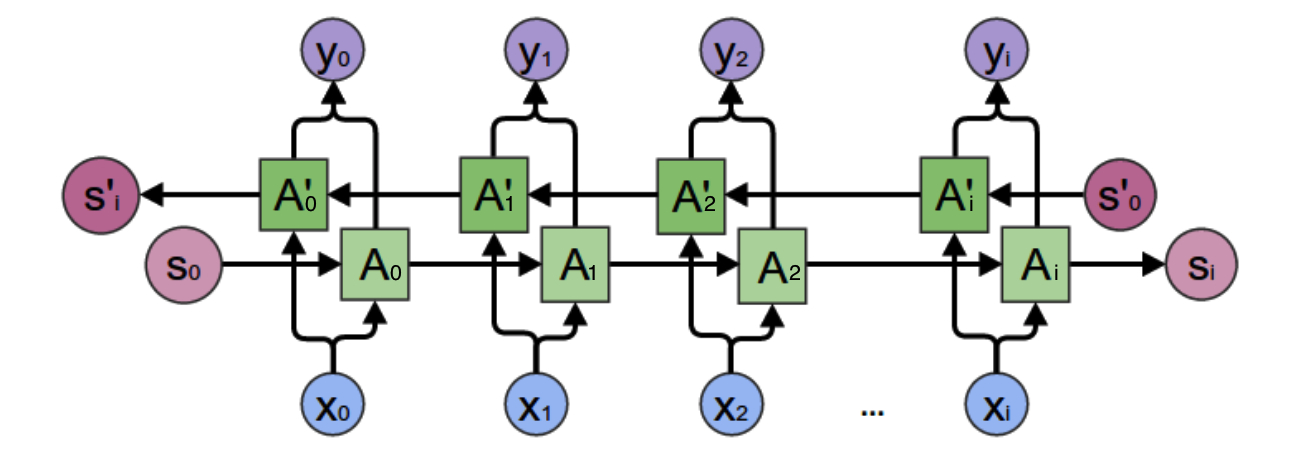

目前我们看到的模型的问题是，只使用了这个序列中之前的信息来做出预测，即后文没有被使用。可以通过双向循环神经网络（Bidirectional RNN，BRNN） 来解决这个问题。

6 语言模型

语言模型（Language Model） 是根据语言客观事实而进行的语言抽象数学建模，能够估计某个序列中各元素出现的可能性。例如，在一个语音识别系统中，语言模型能够计算两个读音相近的句子为正确结果的概率，以此为依据作出准确判断。
建立语言模型所采用的训练集是一个大型的语料库（Corpus），指数量众多的句子组成的文本。建立过程的第一步是标记化（Tokenize），即建立字典；然后将语料库中的每个词表示为对应的 one-hot 向量。另外，需要增加一个额外的标记 EOS（End of Sentence）来表示一个句子的结尾。标点符号可以忽略，也可以加入字典后用 one-hot 向量表示。
对于语料库中部分特殊的、不包含在字典中的词汇，例如人名、地名，可以不必针对这些具体的词，而是在词典中加入一个 UNK（Unique Token）标记来表示。

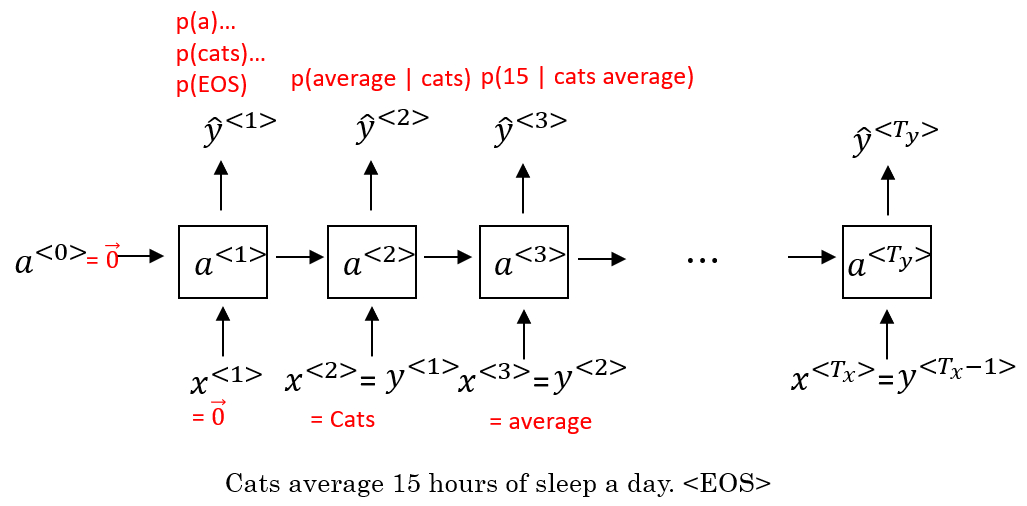

将标志化后的训练集用于训练 RNN，过程如下图所示：

language-model-RNN-example

在第一个时间步中，输入的 $a^{⟨0⟩}$和 $x^{⟨1⟩}$都是零向量，$\hat y^{⟨1⟩}$是通过 softmax 预测出的字典中每个词作为第一个词出现的概率；在第二个时间步中，输入的 $x^{⟨2⟩}$是训练样本的标签中的第一个单词 $y^{⟨1⟩}$（即“cats”）和上一层的激活项$a^{⟨1⟩}$，输出的 $y^{⟨2⟩}$表示的是通过 softmax 预测出的、单词“cats”后面出现字典中的其他每个词的条件概率。以此类推，最后就可以得到整个句子出现的概率。
定义损失函数为：

$$L(\hat y^{⟨t⟩}, y^{⟨t⟩}) = -\sum_t y_i^{⟨t⟩} log \hat y^{⟨t⟩}$$

则成本函数为：

$$J = \sum_t L^{⟨t⟩}(\hat y^{⟨t⟩}, y^{⟨t⟩})$$

7 采样

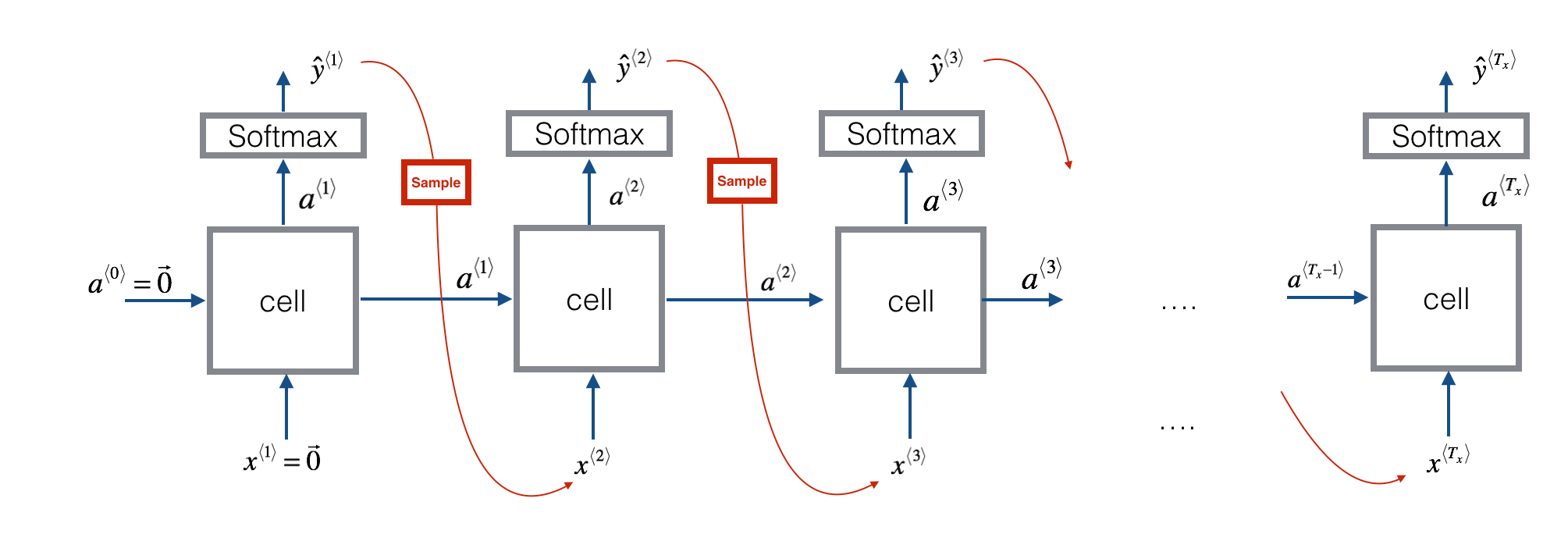

在训练好一个语言模型后，可以通过**采样（Sample）**新的序列来了解这个模型中都学习到了一些什么。

Sampling

在第一个时间步输入 $a^{⟨0⟩}$和 $x^{⟨1⟩}$为零向量，输出预测出的字典中每个词作为第一个词出现的概率，根据 softmax 的分布进行随机采样（np.random.choice），将采样得到的 $\hat y^{⟨1⟩}$作为第二个时间步的输入 $x^{⟨2⟩}$。以此类推，直到采样到 EOS，最后模型会自动生成一些句子，从这些句子中可以发现模型通过语料库学习到的知识。
这里建立的是基于词汇构建的语言模型。根据需要也可以构建基于字符的语言模型，其优点是不必担心出现未知标识（UNK），其缺点是得到的序列过多过长，并且训练成本高昂。因此，基于词汇构建的语言模型更为常用。

8 RNN 的梯度消失

$$The\ cat, which\ already\ ate\ a\ bunch\ of\ food,\ was\ full.$$

$$The\ cats, which\ already\ ate\ a\ bunch\ of\ food,\ were\ full.$$

对于以上两个句子，后面的动词单复数形式由前面的名词的单复数形式决定。但是基本的 RNN 不擅长捕获这种长期依赖关系。究其原因，由于梯度消失，在反向传播时，后面层的输出误差很难影响到较靠前层的计算，网络很难调整靠前的计算。
在反向传播时，随着层数的增多，梯度不仅可能指数型下降，也有可能指数型上升，即梯度爆炸。不过梯度爆炸比较容易发现，因为参数会急剧膨胀到数值溢出（可能显示为 NaN）。这时可以采用 梯度修剪（Gradient Clipping） 来解决：观察梯度向量，如果它大于某个阈值，则缩放梯度向量以保证其不会太大。相比之下，梯度消失问题更难解决。 GRU 和 LSTM 都可以作为缓解梯度消失问题的方案。

9 GRU（门控循环单元）

GRU（Gated Recurrent Units, 门控循环单元） 改善了 RNN 的隐藏层，使其可以更好地捕捉深层连接，并改善了梯度消失问题。

$$The\ cat, which\ already\ ate\ a\ bunch\ of\ food,\ was\ full.$$

当我们从左到右读上面这个句子时，GRU 单元有一个新的变量称为 $c$，代表记忆细胞（Memory Cell），其作用是提供记忆的能力，记住例如前文主语是单数还是复数等信息。在时间 t，记忆细胞的值 $c^{⟨t⟩}$等于输出的激活值 $a^{⟨t⟩}$；$\tilde c^{⟨t⟩}$ 代表下一个 $c$ 的候选值。$Γ_u$ 代表更新门（Update Gate），用于决定什么时候更新记忆细胞的值。以上结构的具体公式为：

$$\tilde c^{⟨t⟩} = tanh(W_c[c^{⟨t-1⟩}, x^{⟨t⟩}] + b_c)$$

$$Γ_u = \sigma(W_u[c^{⟨t-1⟩}, x^{⟨t⟩}] + b_u)$$

$$c^{⟨t⟩} = Γ_u \times \tilde c^{⟨t⟩} + (1 - Γ_u) \times c^{⟨t-1⟩}$$

$$a^{⟨t⟩} = c^{⟨t⟩}$$

当使用 sigmoid 作为激活函数 $\sigma$ 来得到 $Γ_u$时，$Γ_u$ 的值在 0 到 1 的范围内，且大多数时间非常接近于 0 或 1。当 $Γ_u = 1$时，$c^{⟨t⟩}$被更新为 $\tilde c^{⟨t⟩}$，否则保持为 $c^{⟨t-1⟩}$。因为 $Γ_u$ 可以很接近 0，因此 $c^{⟨t⟩}$几乎就等于 $c^{⟨t-1⟩}$。在经过很长的序列后，$c$ 的值依然被维持，从而实现“记忆”的功能。
以上实际上是简化过的 GRU 单元，但是蕴涵了 GRU 最重要的思想。完整的 GRU 单元添加了一个新的相关门（Relevance Gate） $Γ_r$，表示 $\tilde c^{⟨t⟩}$和 $c^{⟨t⟩}$的相关性。因此，表达式改为如下所示：

$$\tilde c^{⟨t⟩} = tanh(W_c[Γ_r * c^{⟨t-1⟩}, x^{⟨t⟩}] + b_c)$$

$$Γ_u = \sigma(W_u[c^{⟨t-1⟩}, x^{⟨t⟩}] + b_u)$$

$$Γ_r = \sigma(W_r[c^{⟨t-1⟩}, x^{⟨t⟩}] + b_r)$$

$$c^{⟨t⟩} = Γ_u \times \tilde c^{⟨t⟩} + (1 - Γ_u) \times c^{⟨t-1⟩}$$

$$a^{⟨t⟩} = c^{⟨t⟩}$$

相关论文：

Cho et al., 2014. On the properties of neural machine translation: Encoder-decoder approaches

Chung et al., 2014. Empirical Evaluation of Gated Recurrent Neural Networks on Sequence Modeling

10 LSTM（长短期记忆）

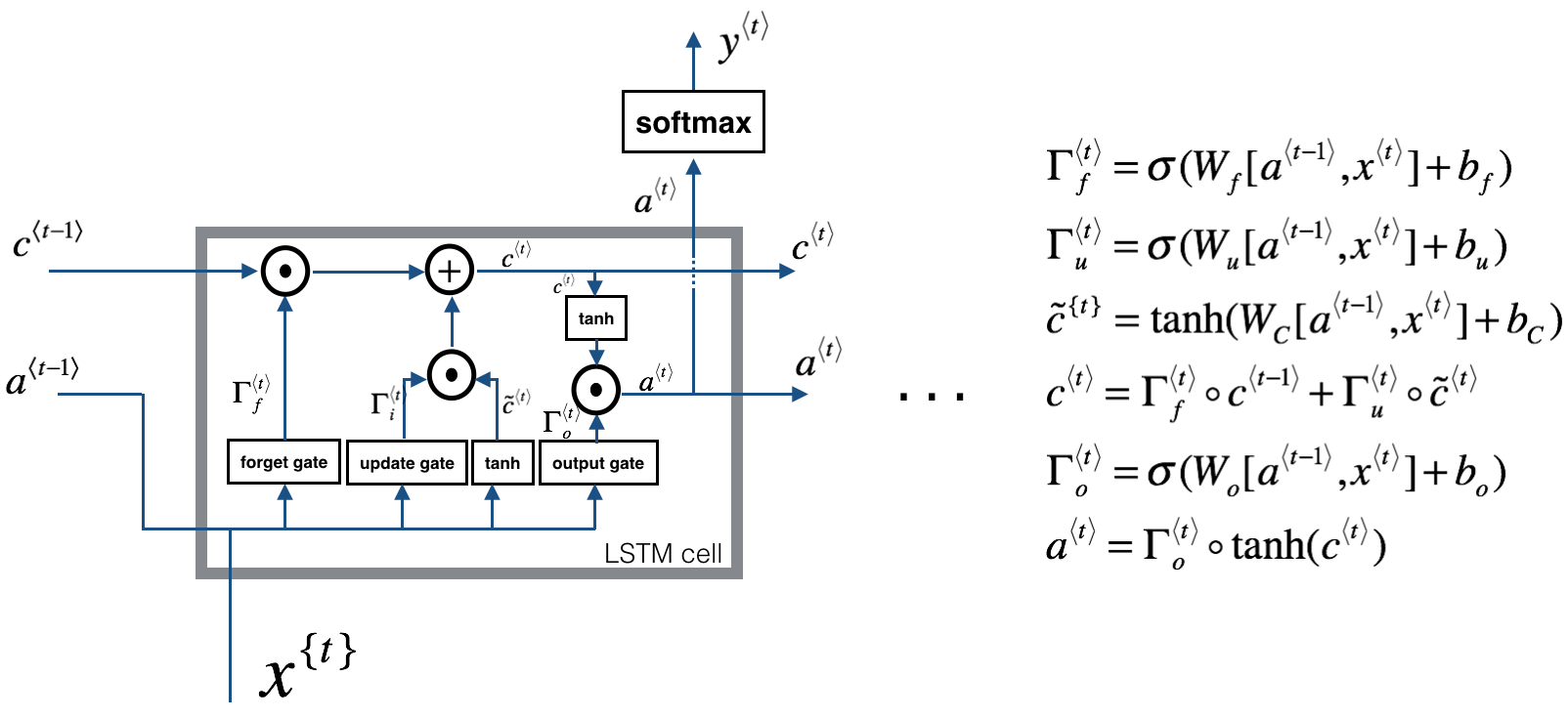

LSTM（Long Short Term Memory，长短期记忆） 网络比 GRU 更加灵活和强大，它额外引入了 遗忘门（Forget Gate） $Γ_f$和 输出门（Output Gate） $Γ_o$。其结构图和公式如下：

LSTM

将多个 LSTM 单元按时间次序连接起来，就得到一个 LSTM 网络。以上是简化版的 LSTM。在更为常用的版本中，几个门值不仅取决于 $a^{⟨t-1⟩}$和 $x^{⟨t⟩}$，有时也可以偷窥上一个记忆细胞输入的值 $c^{⟨t-1⟩}$，这被称为窥视孔连接（Peephole Connection)。这时，和 GRU 不同，$c^{⟨t-1⟩}$和门值是一对一的。
$c^{0}$ 常被初始化为零向量。
