TLS1.3实验

主要包括两部分实验

  • TLS协议数据内容
  • TLS协议交互过程

TLS1.3数据内容

实验截图

  • client hello

  • server hello

  • client change cipher spec & client data

  • server data

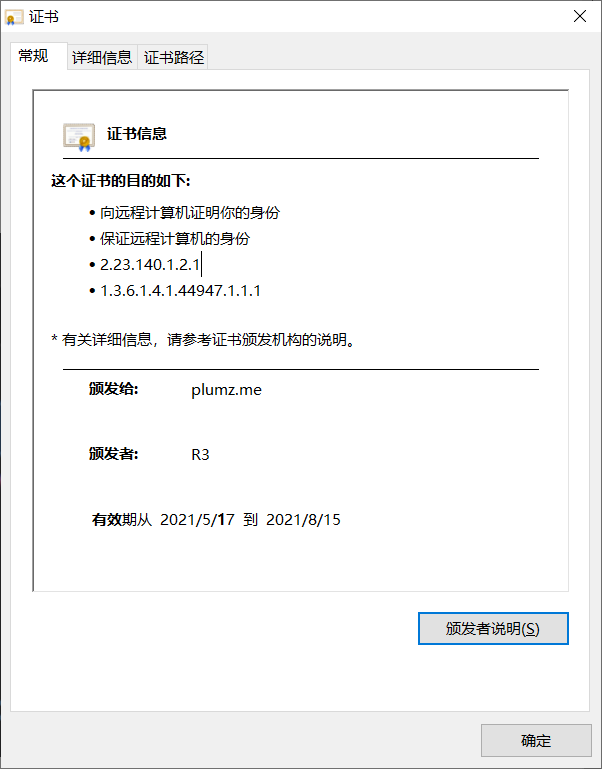

  • 证书实例

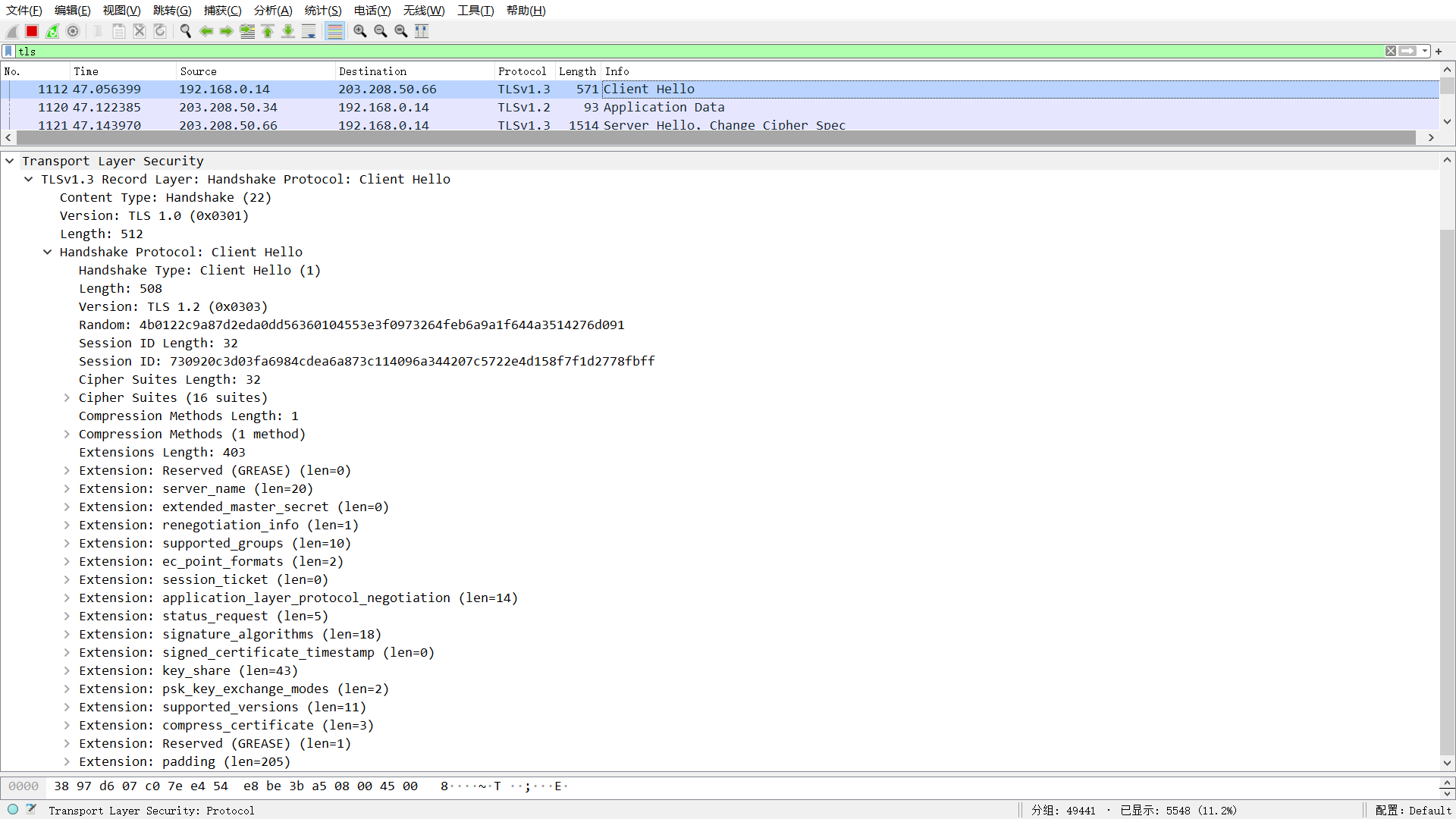

client hello

  • TLSrecordlayer包括content type,TLS version,length。包裹的TLS handshake protocol
  • Handshake protocol包括
    • handshake type
    • length
    • version
    • random
    • session id length
    • session id(通过session ID判断是否是同一个会话)

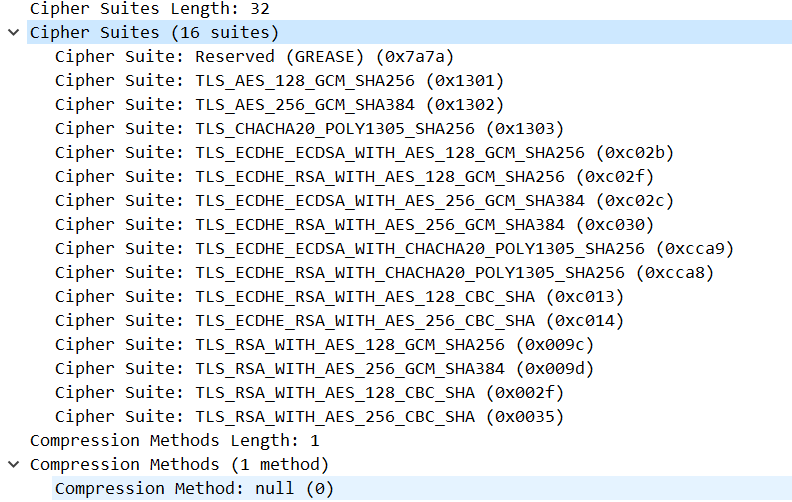

    • cipher suits length
    • cipher suits
    • compress method length
    • compress method
  • extensions & extension length
    • extension reserved

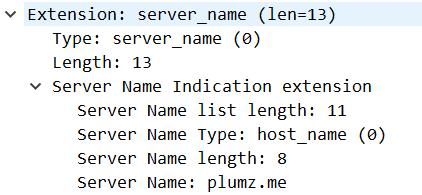

    • extension server_name 包含了服务器的名称
    • extension extended_master_secrete
    • extension renegotiation info

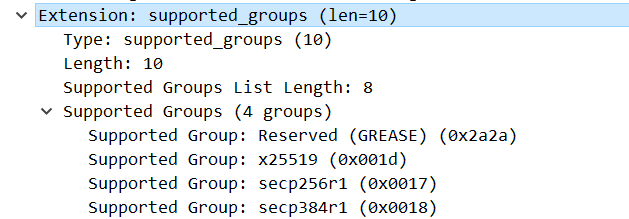

    • extension support_groups client发送clientHello(extension)消息,extension中的support_groups中携带client支持的椭圆曲线的类型,并且在扩展key_share中计算出了相对应的公钥,一起发送给server

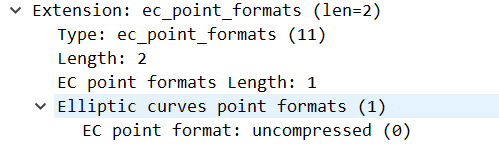

    • extension ec_point_format 椭圆曲线算法的选择
    • extension session_ticket

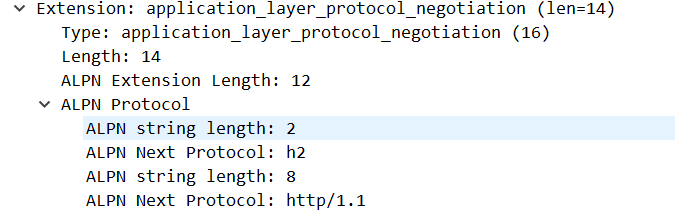

    • extension application_layer_protocol_negotiation(ALPN)ALPN (Application Layer Protocol Negotiation)是TLS的扩展，允许在安全连接的基础上进行应用层协议的协商。
    • extension signature algorithm 包含了一些列签名算法
    • extension signed_certifage_timestamp

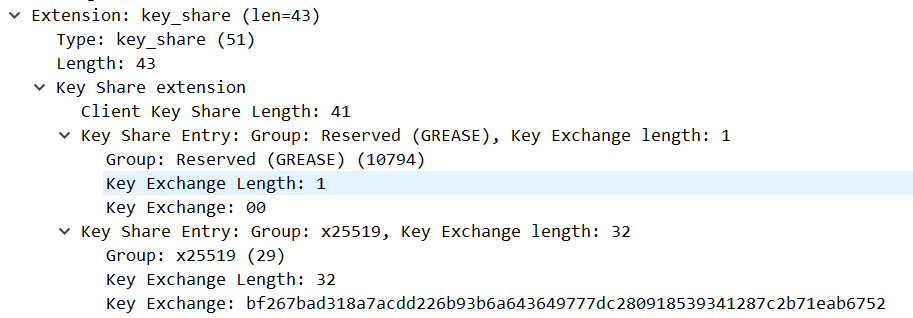

    • extension key_share “key_share”带上曲线对应的客户端公钥参数，

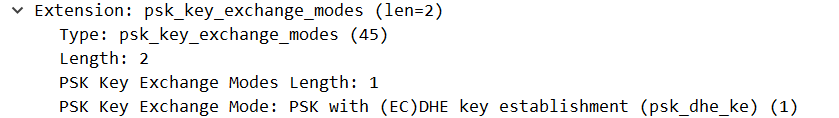

    • extension psk_key_exchange_mode

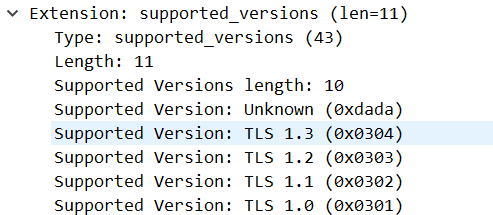

    • extension support versions 向前兼容
    • extension compress_certificate

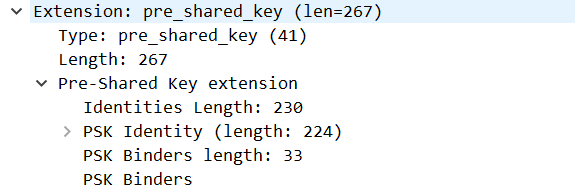

    • extension pre_share_key pre_shared_key（对称秘钥）是预共享秘钥认证机制PSK生成的对称秘钥，PSK是一种身份认证机制。

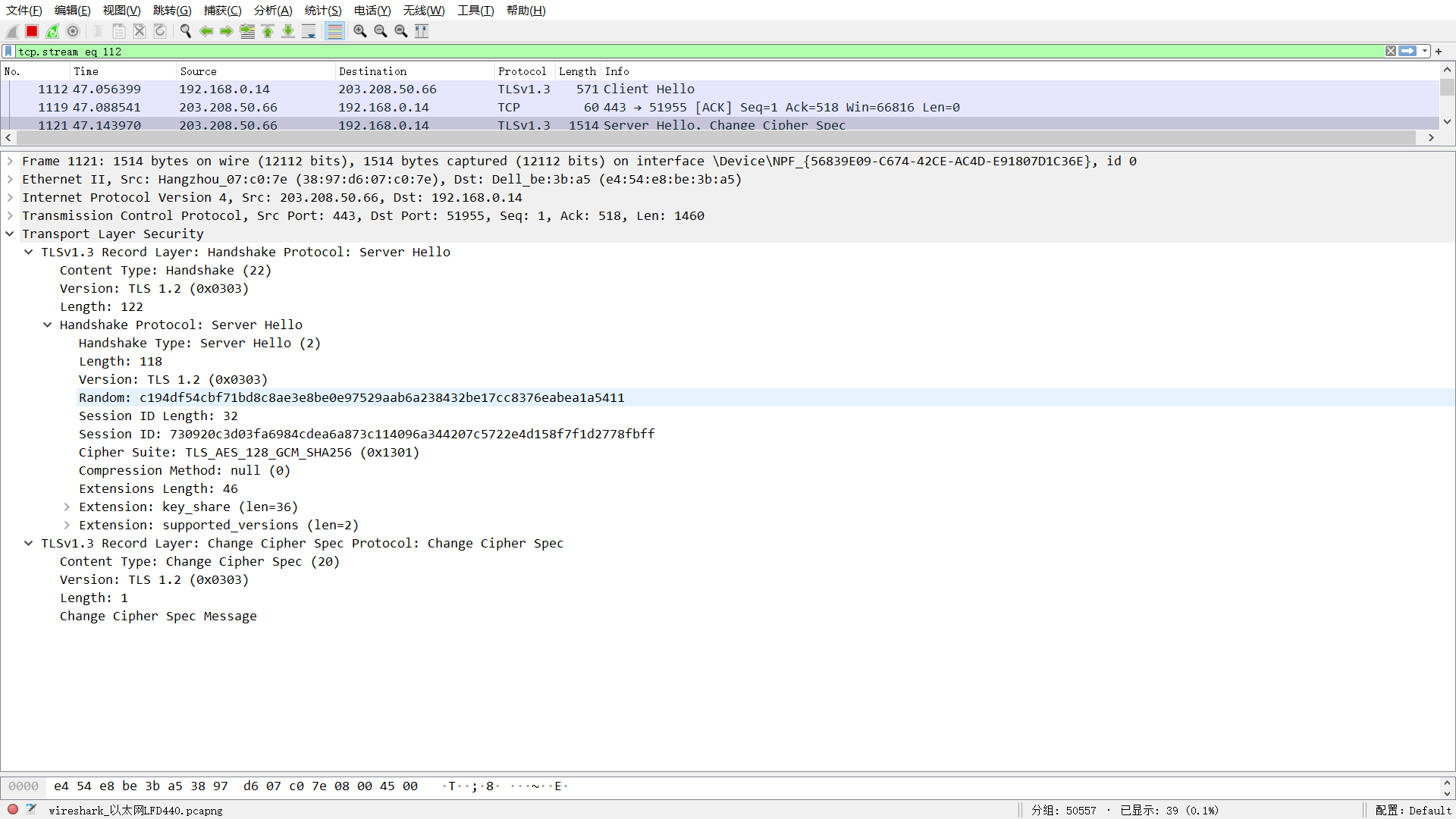

server hello

  • TLSrecordlayer包括content type,TLS version,length。包裹的TLS handshake protocol

  • Handshake protocol包括

    • handshake type
    • length
    • version
    • random
    • session id length
    • session id(通过session ID判断是否是同一个会话)
    • cipher suits length
    • cipher suits
    • compress method length
    • compress method

  • extensions length

    • support version支持的版本
    • key share 椭圆曲线算法的公钥
    • pre_share_key PSK算法的密钥

  • change cipher spec protocol

  • 加密内容，不会显示

    • Server端发送 Encrypted Extension （加密）ServerHello 之后必须立刻发送 Encryption Extension ,这是第一个被加密的数据，和秘钥协商没有关系（之前TLS1.2没有）
    • Server端发送 Certificate（加密）这个报文和之前的协议没有太大的差别，唯一的是证书链中的每个证书后面都有一个 extension（双向认证）
    • server端发送certificate verify（加密）certificate verify 生成的额逻辑是当前所有的握手报文解析签名
    • Server端回复Finished （加密）

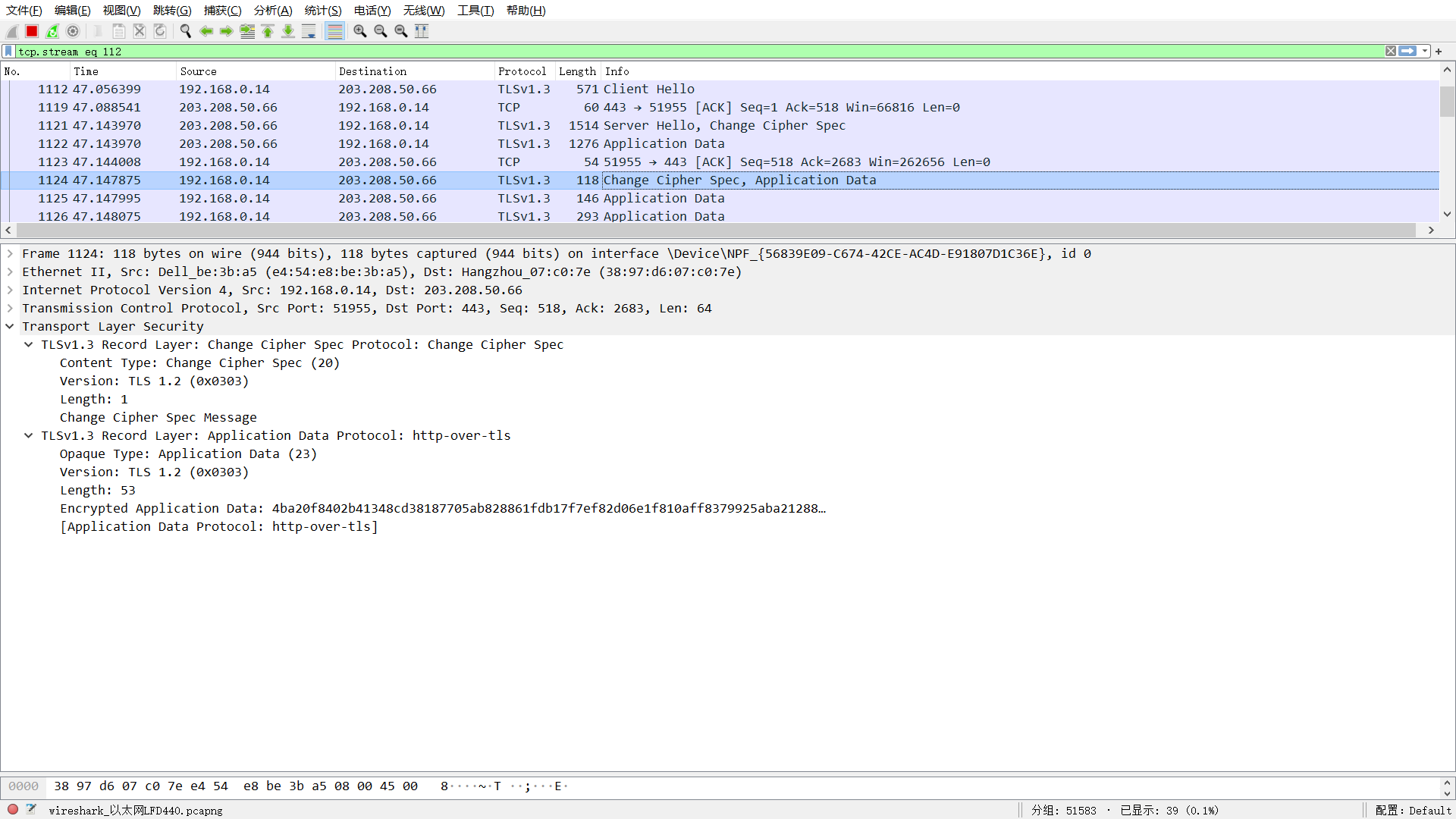

client change cipher spec & client data

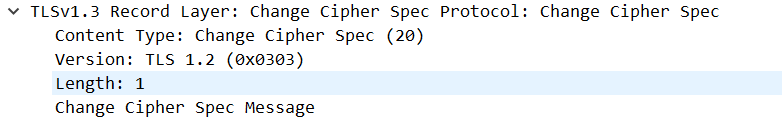

  • Change Cipher Spec
  • Client发送加密的Finished
  • client加密发送数据

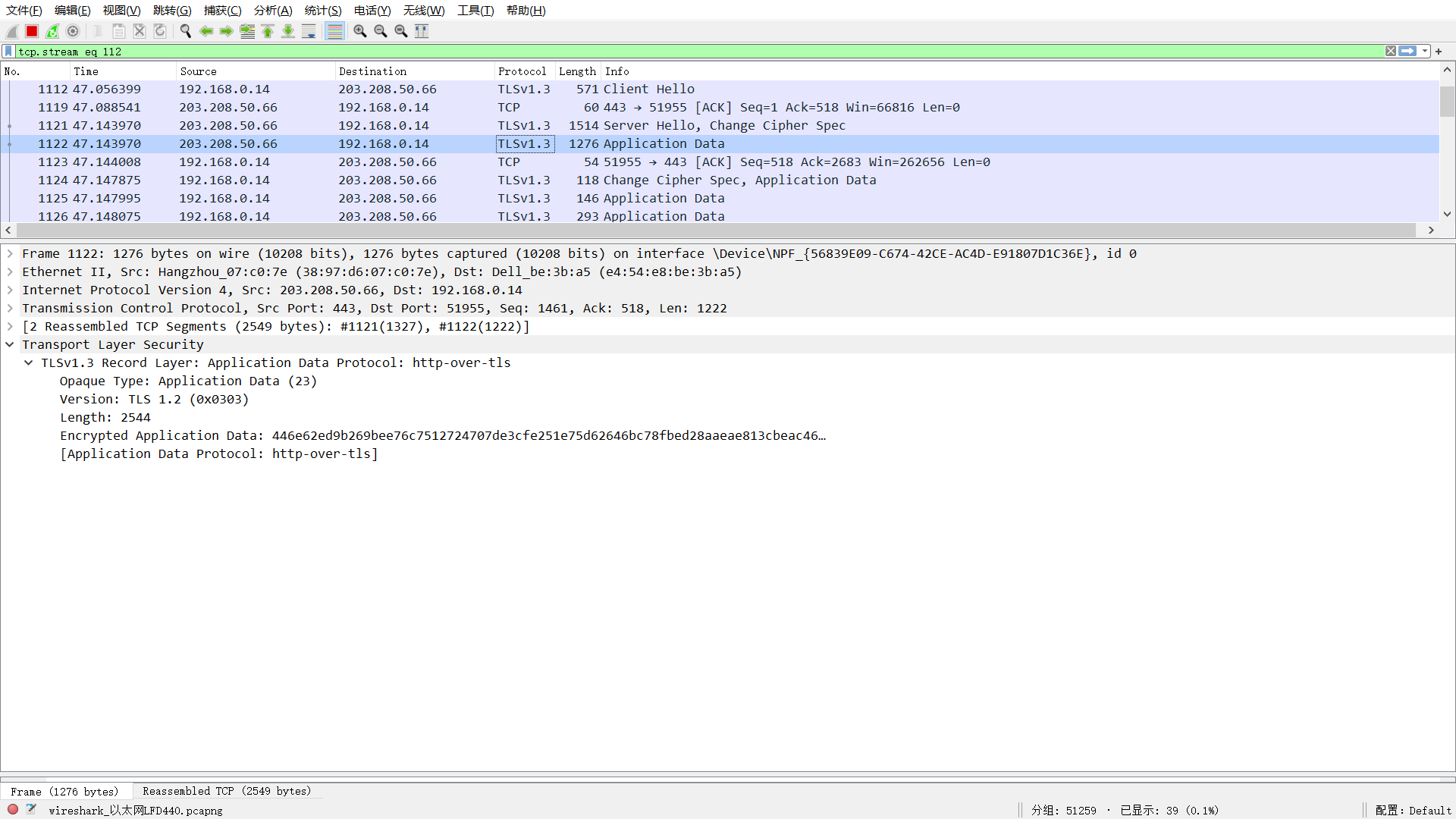

server data

  • server 发送加密数据

TLS1.3协议交互过程
